Летом текущего года мы тестировали корпус Deepcool Dukase Liquid, отличительной особенностью которого является встроенная система жидкостного охлаждения для процессора Deepcool Captain 240 EX. Попытка объединить корпус и СЖО в одном комплекте, избавив покупателя от необходимости самостоятельной сборки, оказалась не слишком удачной из-за неграмотной организации внутренней вентиляции в Dukase Liquid и глухой передней стенки. Тем не менее с коммерческой точки зрения данная модель корпуса до сих пор кажется нам привлекательной.
Почему мы вспомнили про Dukase Liquid? Потому что в основе героя нашей сегодняшней статьи заложена та же самая идея, однако с другим подходом: здесь не только использована самая производительная серийная СЖО необслуживаемого типа, но и конфигурация корпуса выбрана иная. Кроме того, данная модель сертифицирована под компоненты элитной серии продуктов Republic of Gamers (ROG) компании ASUS и имеет очень интересную систему подсветки, регулируемую дистанционным пультом. Итак, речь пойдёт о корпусе Deepcool Genome ROG Certified Edition серии GAMER STORM.
Технические характеристики
| Название модели | Deepcool Genome ROG Certified Edition |
| Тип корпуса | Miditower |
| Размеры (В × Ш × Д), мм | 505 × 210 × 506 |
| Масса, кг | 9,77 |
| Цвет | Чёрный |
| Материал | Сталь 0,8 мм, АБС-пластик |
| Боковая панель | Прозрачный пластик |
| Штатная система охлаждения | Задний вентилятор (выдув): 120 × 120 × 25 мм |
| Отсеки для накопителей | 2 × 3,5’’ 2 × 2,5’’ |
| Слоты расширения, шт. | 7+2 |
| Совместимость с материнскими платами | 6,7 × 6,7” (Mini ITX), 9,6 × 9,6” (Micro ATX), 12 × 9,6” (ATX) |
| Порты ввода/вывода | USB 3.0 × 2, HD Audio × 1 |
| Поддержка блоков питания | Любой PS2-совместимый блок питания |
| Максимальная длина блока питания, мм | 240 |
| Максимальная высота кулера, мм | 160 |
| Максимальная длина видеокарт, мм | 330 |
| Пылевые фильтры, шт. | 3 (снизу, спереди и сверху) |
| Возможность установки дополнительных вентиляторов | Передняя панель: 2 × 120 мм или 1 × 200 мм |
| Дополнительно (особенности) | – Светодиодные ленты подсветки AuraRGB; – подсветка переднего резервуара и логотипа ROG; – дистанционное управление подсветкой AuraRGB |
| Встроенная СЖО | Deepcool Captain 360 EX |
|---|---|
| Размеры радиатора, Д × Ш × В, мм | 395 × 120 × 32 |
| Размеры рабочего тела радиатора, Д × Ш × В, мм | 395 × 120 × 18 |
| Материал радиатора | Алюминий |
| Число каналов в радиаторе, шт. | 14 |
| Количество вентиляторов | 3 |
| Модель вентилятора | Deepcool TF120 |
| Типоразмер вентиляторов | 120 × 120 × 25 |
| Количество и тип подшипника(ов) вентиляторов | 1, гидродинамический |
| Скорость вращения вентиляторов, об/мин | 500–1800 (±10 %) |
| Максимальный воздушный поток вентиляторов, CFM | 3 × 76,52 |
| Уровень шума вентиляторов, дБА | 17,6–31,3 |
| Максимальное статическое давление вентиляторов, мм H2O | 3 × 3,31 |
| Номинальное/стартовое напряжение вентиляторов, В | 12 / 4,3 |
| Энергопотребление вентиляторов: заявленное/измеренное, Вт | 3 × 1,44 / 3 × 1,42 |
| Срок службы вентиляторов, часов/лет | 50 000 / >5,7 |
| Размеры помпы, Д × Ш × В, мм | 92,5 × 93 × 85 |
| Производительность помпы, литров/час | н/д |
| Скорость ротора помпы: заявленная/измеренная, об/мин | 2300 (±10%) / 2390 |
| Тип подшипника помпы | Циркониево-керамический |
| Срок службы подшипника помпы, часов/лет | 120 000 / >13,6 |
| Номинальное напряжение помпы, В | 6~13,8 |
| Энергопотребление помпы: заявленное/измеренное, Вт | 1,92 / 1,91 |
| Материал и структура водоблока | Медь, оптимизированная микроканальная структура с каналами шириной 0,2 мм (Skiving Fin) |
| Совместимость водоблока с платформами | Intel LGA115(х)/1366/2011/2011-v3 AMD Socket AM4/AM3(+)/AM2(+)/FM1/FM12(+) |
| Длина шлангов, мм | 290 |
| Внешний диаметр шлангов, мм | 12 |
| Хладагент | Нетоксичный, антикоррозионный (пропиленгликоль) |
| Гарантия производителя, лет | 3 |
| Страна производства | Китай |
| Минимальная розничная стоимость, руб. | 16 000 |
Deepcool Genome ROG Certified Edition запечатан в большую картонную коробку, оформленную в чёрном и красном – фирменных цветах серии ROG компании ASUS. С обеих больших сторон коробки изображены элементы корпуса и встроенной системы охлаждения, а торцевые поверхности отведены под технические характеристики и перечень поддерживаемых платформ.
 |
 |
Для удобства транспортировки коробка имеет две ручки по бокам. Весит она чуть более 12 килограммов.
Внутри коробки находятся две вставки из вспененного полиэтилена. Между ними и зафиксирован корпус, дополнительно запечатанный в полиэтиленовый пакет.
Комплект поставки корпуса можно разделить на две части. Первая находится в плоской картонной коробочке — в неё входят пластиковые и тканевые стяжки, комплект винтов, аудиодинамик и термопаста.

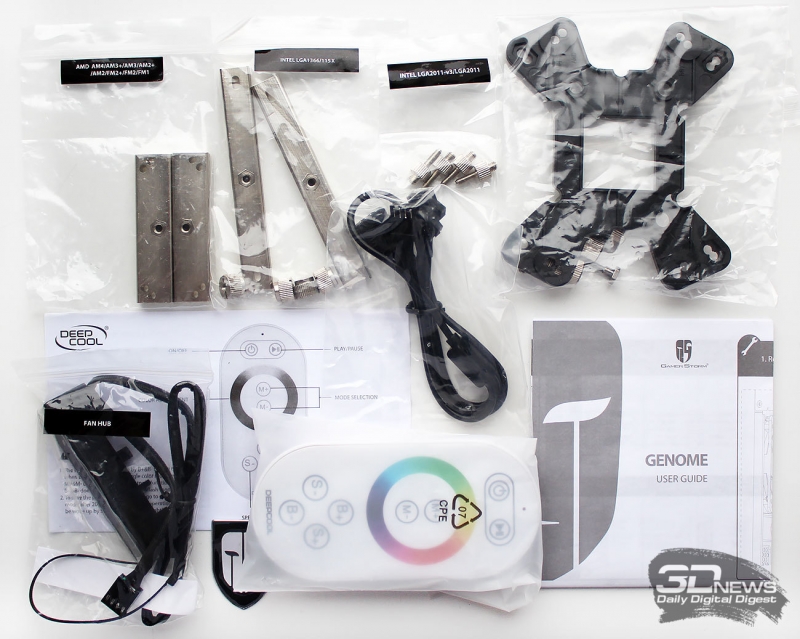

Вторая часть размещена в пакете, где можно найти крепления водоблока на процессоры, усилительную пластину на обратную сторону материнской платы, соединительные кабели и кабель для подключения подсветки, инструкции по сборке и пуль управления.
В комплекте есть и ещё кое-что, но мы попробуем сохранить интригу, которую раскроем по ходу статьи.
Выпускается Deepcool Genome ROG Certified Edition в Китае и на него предоставляется трёхлетняя гарантия. Что касается стоимости, то в России этот корпус можно купить за 16 000 рублей.
Deepcool Genome ROG Certified Edition, без сомнения, выглядит современно и, пожалуй, красиво. Сочетание радикально-чёрного цвета и алых полос сверху и спереди действительно подчёркивает принадлежность устройства к элитному классу ROG, поэтому поклонники продуктов этой серии ASUS вполне могут взять Genome ROG за основу при создании игровой системы. Сверху на корпусе отметим рельефные прорези, сбоку – прозрачное окно, а спереди – «резервуар» для жидкости со спиральной трубкой внутри.
 |
 |
Всё вместе, вкупе с использованием качественного АБС-пластика и 0,8-мм стали, делает Deepcool Genome ROG Certified Edition по-настоящему привлекательным.
Высота корпуса, с учётом ножек, составляет 505 мм, длина равна 506 мм, а ширина – 210 мм.
Весит данная модель почти 10 килограммов (9,77 кг, если бы точным).
Итак, обе боковые панели корпуса выполнены из стали, но в правую вставлено прозрачное пластиковое окно, через которое видны собранные внутри корпуса компоненты.
 |
 |
Вторая панель полностью глухая, но никакой шумоизоляции на ней нет. Закрепляются эти панели винтами с накатанной головкой, а чтобы их было удобнее снимать, предусмотрены выштампованные в металле ручки.
Спереди корпуса внимание привлекает пластиковая колба, которую было бы не совсем корректно называть резервуаром, поскольку жидкостью она не заполняется. Фактически хладагент движется по спиралевидным трубкам, находящимся внутри этой колбы. Конфигурация задней стенки корпуса вполне привычна: окно под панель с выходами материнской платы, соседствующее с посадочным местом для вентилятора, семь горизонтальных и два вертикальных слота для карт расширения, окно под блок питания и ещё три отверстия под шланги системы охлаждения и дополнительные кабели.
 |
 |
Передняя панель, хотя и кажется закрытой, на самом деле обширно перфорирована вентиляционными прорезями и отверстиями с сеткой пылевого фильтра.
Такую же сетку можно увидеть и под «жабрами» верхней крышки, а вот нижняя панель корпуса преимущественно глухая.
 |
 |
Разве что под зоной блока питания установлен сетчатый пылевой фильтр, который для чистки выдвигается назад.
Опирается корпус на четыре съёмные пластиковые ножки высотой 10 мм, каждая из которых имеет круглую резиновую опору.
Сверху на передней панели размещены кнопки включения и сброса, два разъёма USB 3.0 и разъёмы для микрофона и наушников. К сожалению, USB 3.1 Type-С компания Deepcool в своих корпуса пока не ставит.
Всё в порядке у корпуса с качеством материалов и сборкой. Эталоном в этом плане мы бы его не назвали, но никаких серьёзных нареканий на подгонку панелей или обработку краёв металлических частей Deepcool Genome ROG Certified Edition у нас нет. Теперь давайте узнаем, что у него внутри.
Передняя панель корпуса крепко держится на восьми пластиковых защёлках и снимается при приложении достаточно серьёзного усилия. Под ней, кроме уже хорошо знакомой колбы, видна перфорированная круглыми отверстиями решётка и фигурно вырезанный фильтр из металла.
Верхний панцирь корпуса, который мы сегодня уже упоминали, также держится на пластиковых защёлках. Он тоже оснащён пылевым фильтром, который в данном случае представляет собой две мелкоячеистые металлические полоски.

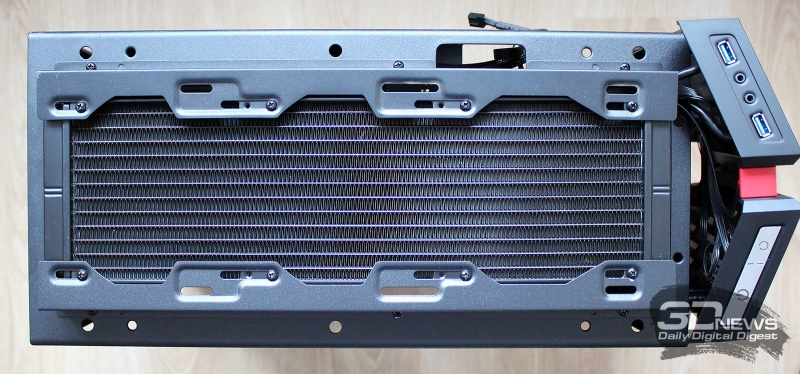

При снятии верхней панели становится полностью доступен большой, 360-мм радиатор встроенной в корпус системы охлаждения. При необходимости его будет удобно пылесосить.
Теперь посмотрим, как выглядит Deepcool Genome ROG Certified Edition без боковых панелей.
 |
 |
Фото выше демонстрируют, что пространства в основной рабочей зоне более чем достаточно. Несмотря на тот факт, что в характеристиках заявлена совместимость только с материнскими платами Mini ITX, Micro ATX и ATX, платы увеличенного размера E-ATX сюда также войдут без каких-либо проблем. Максимальная длина видеокарт может достигать 330 мм. На своём привычном месте и окно для установки или снятия процессорного кулера без демонтажа материнской платы из корпуса.
Отсеки для 5,25-дюймовых устройств в корпусе не предусмотрены вовсе, а вот для установки 3,5-дюймовых накопителей в нижней части есть съёмная корзина на два диска.
Она оснащена резиновыми демпферами для уменьшения передачи вибраций и снижения уровня шума жёстких дисков.
Накопители форм-фактора 2,5 дюйма в количестве двух штук можно установить на обратной стороне поддона материнской платы.
Иначе говоря, всего в этом корпусе поместятся только два 3,5-дюймовых диска и два 2,5-дюймовых. Впрочем, для большинства игровых систем достаточно одного SSD и одного большого 3,5-дюймового накопителя.
Что касается обеспечения корпуса и его компонентов питанием, то в Deepcool Genome ROG Certified Edition можно установить блок длиной до 240 мм.
Отметим, что правильная ориентация блока питания в корпусе – вентилятором вниз, чтобы свежий воздух поступал к нему через встроенный пылевой фильтр.
В корпусе предусмотрены семь горизонтальных слотов для плат расширения, которые закрыты сетчатыми заглушками, закрепляемыми винтами с накатанной головкой.
Кроме них, есть и две вертикальные заглушки, чтобы устанавливать видеокарты параллельно прозрачной боковой стенке.
В корпусе предусмотрены два овальных отверстия, закрытые силиконовыми заглушками, для прокладки кабелей. Кроме них, в нижнем коробе имеются диагональные прорези, через которые к материнской плате также можно подвести кабели.
⇡#Система охлаждения и возможности оснащения
Спереди на вдув в Deepcool Genome ROG Certified Edition можно установить либо один 200-мм вентилятор, либо два 120-мм.
Установить можно, но только самому: в Deepcool почему-то решили не ставить в столь дорогой корпус вентиляторы на вдув. Странно, ведь очевидно, что с ними эффективность охлаждения была бы выше.
Ещё большую несуразность в плане организации воздушных потоков в корпусе вносит 120-мм вентилятор на задней стенке с постоянной скоростью вращения около 1200 об/мин.
Скажите, зачем он здесь, если на вдув в корпус ничего не установлено вообще, а на выдув из корпуса работают сразу три 120-мм вентилятора на радиаторе системы жидкостного охлаждения? То есть в целом выдувают сразу четыре 120-мм вентилятора, а закачивают — ноль.

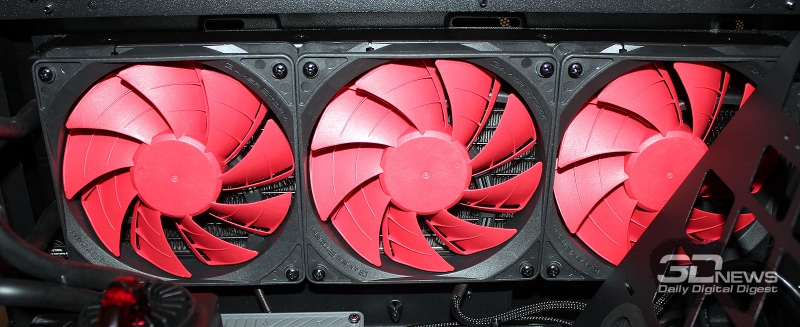

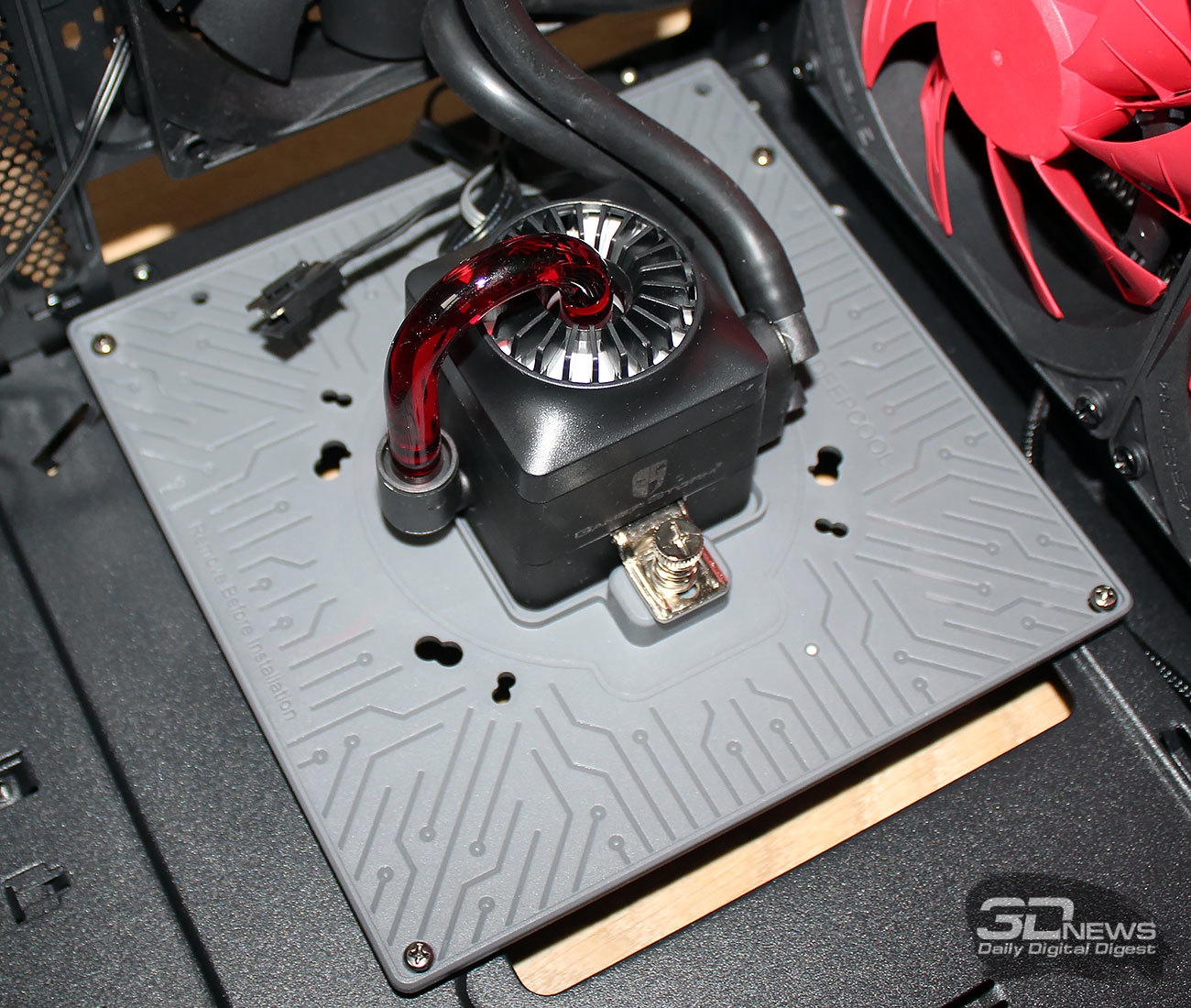

Что касается самой СЖО, то это топовая (из необслуживаемых) Deepcool Captain 360 EX, заправленная и полностью готовая к эксплуатации. Водоблок с помпой закреплены тут же в корпусе на пластиковом поддоне.
С размещением в Deepcool Genome ROG Certified Edition накопителей проблем нет – они устанавливаются в свои корзины, которые затем закрепляются в посадочных местах.
Интереснее другое. Дело в том, что в комплект поставки корпуса входит PCI-E-лента, втулки и винты, с помощью которых видеокарту можно установить вертикально, соединив с материнской платой.
Схематично это будет выглядеть вот так.
Предвидя ваш скепсис по этому поводу, скажу, что в установке видеокарты в такой ориентации есть как минимум два плюса. Первый — чистая эстетика: сверкающую светодиодами видеокарту будет прекрасно видно через прозрачную боковую стенку корпуса. А второй плюс – в возможности дополнительно увеличить число графических карт в корпусе, что вполне актуально на волне популярности криптовалют.
Наша тестовая система включает только один компонент серии ROG – материнскую плату ASUS ROG Strix X299-E Gaming, что, впрочем, не помешало нам собрать в Deepcool Genome ROG Certified Edition остальную конфигурацию без каких-либо трудностей.
И если внутри корпуса такая сборка выглядит не очень аккуратно (совсем уж тщательной укладкой кабелей мы, разумеется, не занимались), то вот собранный и закрытый Genome ROG смотрится просто здорово.

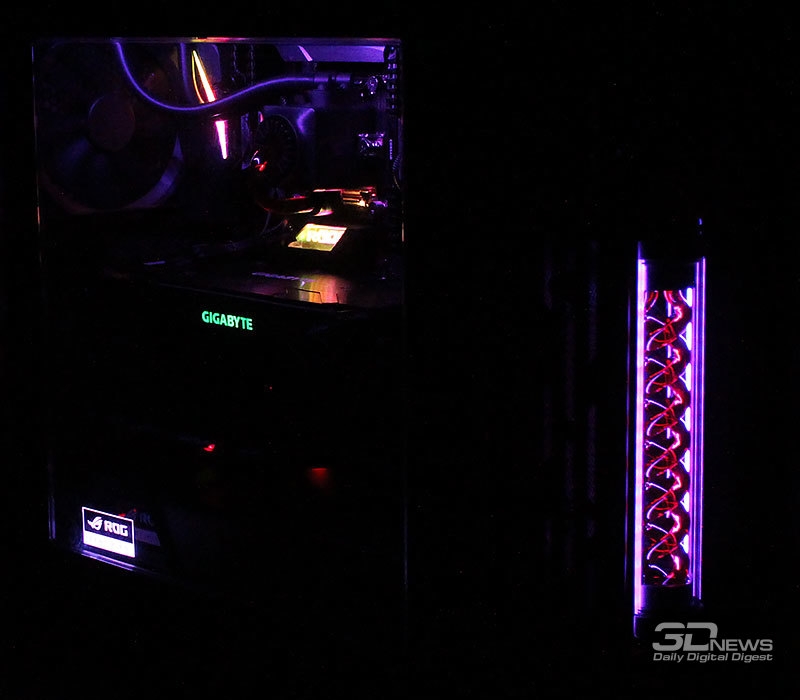

Но главное начинается уже после включения системы. Внимательные читатели наверняка заметили в левом нижнем углу корпуса пластину с логотипом ROG…
…и уж совершенно точно обратили внимание на входящий в комплект поставки корпуса пульт управления.
 |
 |
С его помощью можно активировать и регулировать подсветку данной панели, передней колбы корпуса, водоблока и светодиодных лент. Настраивается такая подсветка очень плавно и, на мой вкус, в ночное время выглядит просто восхитительно.
 |
 |
|
 |
 |
Более того, благодаря входящему в комплект поставки корпуса кабелю, подсветку можно синхронизировать с подсветкой материнской платы, видеокарты, оперативной памяти и прочих компонентов, поддерживающих Aura RGB. В общем, если всё это у вас уже есть, то с помощью Deepcool Genome ROG Certified Edition можно организовать такую иллюминацию, что украшенная новогодняя ёлка осыплет от досады все свои иголки.
Проверку эффективности охлаждения компонентов в корпусе системного блока Deepcool Genome ROG Certified Edition и измерение уровня шума мы проводили на тестовой конфигурации, состоящей из следующих комплектующих:
Чтобы повысить тепловыделение процессора и усилить зависимость эффективности его охлаждения от вентиляции корпуса, мы разогнали CPU до частоты 4,4 ГГц с повышением напряжения в BIOS материнской платы до 1,125 В (при LLC 4), а частоту оперативной памяти повысили до 2,933 ГГц со снижением основных таймингов. Видеокарта работала на своих штатных частотах без ручной регулировки скорости вентиляторов её системы охлаждения.
Тестирование эффективности охлаждения в корпусах было проведено под управлением операционной системы Microsoft Windows 10 Pro с применением комплексной нагрузки из одновременной активности трёх программ на протяжении примерно 30 минут. Центральный процессор и оперативная память нагружались цикличным тестированием бенчмарка архиватора 7-Zip 17.01 beta x64, задействующего все 20 потоков процессора, при размере словаря 32 Мбайт. В свою очередь, видеокарта нагружалась 35 циклами стресс-теста Fire Strike Extreme из пакета 3DMark версии 2.4.3819 64. Наконец, один из наиболее горячих 3,5-дюймовых жёстких дисков (Western Digital VelociRaptor) прогревался в режиме Average Read Access из дискового теста утилиты AIDA64 Extreme. Мониторинг температурных показателей выполнялся программой HWiNFO64 v5.60-3280.
Комнатная температура во время тестов контролировалась электронным термометром и колебалась в диапазоне от 22,8 до 23,1 градуса Цельсия. Уровень шума корпусов мы измеряли электронным шумомером «ОКТАВА-110А», зафиксированным на штативе на расстоянии 70 cм от корпуса системного блока. Нижняя граница измерений данного шумомера составляет 22,0 дБА.
Deepcool Genome ROG Certified Edition сегодня мы сравним с нашим эталонным Thermaltake Core X71, в котором была собрана точно такая же конфигурация, за исключением охлаждения процессора. Отметим, что Core X71 стоит около 8 800 рублей, тогда как цена Genome ROG Certified Edition составляет 16 000 рублей, то есть остаётся довольно большой запас на приобретение заводской СЖО. Добавим, что корпус Deepcool мы тестировали в штатной конфигурации корпусных вентиляторов, но в их разных скоростных режимах работы на радиаторе СЖО: 800, 1000, 1200 и 1800 об/мин.
Итак, переходим к результатам тестирования температурного режима компонентов, собранных в двух разных корпусах системных блоков. Напомним, что в Deepcool Genome ROG Certified Edition тепло от процессора отводится системой жидкостного охлаждения, а в Thermaltake Core X71 – суперкулером.
Ранее мы уже тестировали систему жидкостного охлаждения с 360-мм радиатором, и она без труда обошла по эффективности суперкулер. Однако дело было в одинаковых условиях, то есть в одном и том же корпусе. Здесь же мы видим, как корпус Deepcool Genome ROG Certified Edition ограничивает эффективность встроенной СЖО, которая в результате даже при максимальной скорости трёх своих вентиляторов уступает воздушному кулеру, размещённому в более проветриваемом корпусе. Вдобавок мы не исключаем влияния на эффективность охлаждения процессора СЖО дополнительных трубок в колбе в передней части, поскольку, как известно, производительность помпы Deepcool Captain 360 EX невелика.
В то же время по температурам других компонентов серьёзного проигрыша нет. Так, эффективность охлаждения видеокарты едва ли зависит от скорости вращения вытяжных вентиляторов на СЖО, как и температуры жёстких дисков. Заметна разница по температурам цепей VRM между 1200, 1000 и 800 об/мин, но эти 4-5 градусов Цельсия в данном температурном диапазоне особой роли не играют. В общем, всё с температурами у Deepcool Genome ROG Certified Edition было бы хорошо, если бы не проигрыш на процессоре воздушному кулеру в другом корпусе.
Далее сравним уровень шума.
При максимальной скорости трёх 120-мм вентиляторов СЖО корпус Deepcool весьма шумный, что вполне предсказуемо. Резкое снижение уровня шума происходит уже при уменьшении скорости вентиляторов до 1200 об/мин, но при этом корпус всё ещё нельзя назвать комфортным. Куда ближе он становится к субъективной границе комфорта 36 дБА при уменьшении скорости вентиляторов до 1000 об/мин, а тихим его можно назвать при 800 об/мин. Задний вытяжной вентилятор едва слышно, в акустическом плане он совсем не мешает комфортной работе, даже несмотря на отсутствие какой-либо регулировки.
Не думаем, что кто-то ждал от Deepcool Genome ROG Certified Edition выдающихся результатов в плане эффективности охлаждения или бесшумной работы. Для этого на рынке есть другие корпуса. Genome ROG предназначен для того, чтобы впечатлять своим внешним видом, привлекать оригинальными гранями корпуса и удивлять многогранной подсветкой с широкими возможностями настройки и расширения. Спиралевидные трубки в передней части корпуса, подсвечиваемые любым оттенком, и прозрачное окно с одной из боковых сторон открывают взору по-настоящему завораживающую картину. Ещё больше можно впечатлить своих гостей и близких настройкой всего этого богатства с пульта управления, а какие-нибудь Кулибины наверняка догадаются синхронизировать всю эту подсветку с гирляндами на новогодней ёлке. Тогда вау-эффект будет и вовсе ошеломительным. Ну а корпус... А что корпус? Добавить ему ещё USB 3.1 Type-С на переднюю панель и парочку вентиляторов на переднюю стенку, сделать на 20 % дешевле и не собирать в нём что-то чрезмерно горячее, чтобы не требовалось выкручивать вентиляторы на максимум. И вот тогда всё будет как надо.
